SCA2型

圆管水听器

工作类型：接收换能器

工作频带：20Hz~25kHz

接收灵敏度：-170dB±3dB re 1V/μPa

结构尺寸：Φ38mm×145mm

工作水深：500m

接收指向性：水平全向

前置放大器：单端放大

供电电压：6-12VDC

增益：20dB（支持定制）

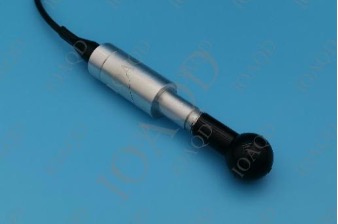

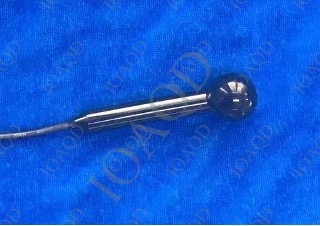

SPH20型

球形水听器

工作类型：接收换能器

工作频带：20Hz~70kHz

接收灵敏度：-206dB re 1V/μPa（无前放）

结构尺寸：Φ20mm×130mm（有前放仓）

工作水深：300m

SPH30型

球形水听器

工作类型：接收换能器

工作频带：20Hz~50kHz

接收灵敏度：-180dB re 1V/μPa（前放20dB增益，6~12V直流供电）

结构尺寸：Φ40mm×120mm

工作水深：300m

深海水听器

SCY15型

水听器

工作类型：接收换能器

工作频带：20Hz~50kHz

接收灵敏度：-210dB re 1V/μPa

结构尺寸：Φ25mm×120mm

工作水深：5000m

SCA-60M型

水听器

工作类型：接收换能器

工作频带：20Hz~40kHz

接收灵敏度：-173dB±3dB re 1V/μPa

结构尺寸：Φ35mm×90mm

工作水深：6000m

接收指向性：水平全向

前置放大器：单端放大

供电电压：6~12VDC

增益：24dB

SCA-100M型

水听器

工作类型：接收换能器

工作频带：20Hz~13kHz

接收灵敏度：-205dB±3dB re 1V/μPa

结构尺寸：Φ46mm×100mm

工作水深：11000m

接收指向性：水平全向

矢量水听器

VS22型

矢量水听器

工作类型：二维速度矢量水听器

工作频带：50Hz~1kHz

接收灵敏度：-208dB re 1V/μPa

结构尺寸：Φ90mm×140mm

工作水深：300m

凹点深度：30dB

VS32型矢量水听器

工作类型：三维速度矢量水听器

工作频带：50Hz~1kHz

接收灵敏度：-184dB re 1V/μPa

结构尺寸：Φ200mm

工作水深：2000m

低频大功率换能器

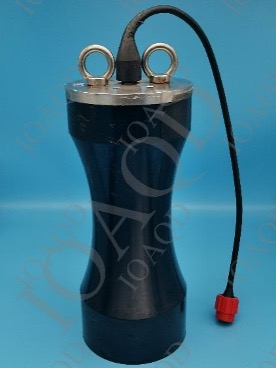

WZP3S-800型大功率

弯张换能器

工作类型：发射换能器

谐振频率：800Hz（支持300~3000Hz  定制）

工作频带：0.5kHz~2kHz

发射电压响应max：134dB re 1μPa/V@1m

声源级max：194dB re 1μPa/V@1m

结构尺寸：Φ165mm×370mm

工作水深：200m

波束:谐振点全向

重量:空气中24kg

WZP3-1型

大功率换能器

工作类型：发射换能器

工作频带：0.8kHz~5kHz

发射电压响应：141.2dB @1.4kHz

147.5dB @3.2kHz

声源级max：200dB re 1μPa/V@1m

结构尺寸：Φ130mm×430mm

工作水深：200m

波束:谐振点全向

重量:空气中21kg

WZP3-2型

大功率换能器

工作类型：发射换能器

工作频带：1kHz~10kHz

发射电压响应max：144dB   re1μPa/V@1m

声源级max：200dB re 1μPa/V@1m

结构尺寸：Φ105mm×310mm

工作水深：200m

波束：谐振点全向

重量：空气中7.5kg

复合棒换能器

KZX型换能器

工作类型：纵向发射换能器

工作频带：10kHz~30kHz

发射电压响应：不小于135dBre       1μPa/V@1m  起伏小于10dB

声源级：201dB re1μPa/V@1m 25kHz）

结构尺寸：Φ67mm×168mm（支持定制）

工作水深：2000m

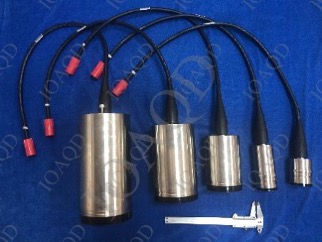

ZX型换能器

工作类型：纵向发射换能器

工作频带：1kHz~80kHz

发射电压响应：

主频发射响应:不小于140dBre1μPa/V@1m

声源级：不小于190dBre1μPa/V@1m

结构尺寸：Φ115mm×227mm                 Φ100mm×164mm

Φ79mm×122mm  

Φ49mm×104mm

Φ49mm×60mm

（支持定制）

ZDQ型换能器

工作类型：振动激励源

工作频带：1kHz~10kHz（支持定制）

结构尺寸：Φ64mm×109mm

Φ64mm×89mm

（支持定制）

圆环换能器

XP-A型

镶拼圆环

发射换能器

工作类型：发射换能器

谐振频率：15kHz

发射电压响应:大于140dBre        

1μPa/V@1m

结构尺寸：Φ76×60mm

工作水深：100m

波束宽度：水平全向，垂直开角30°

CYP10KD型

深海通信

圆环换能器

工作类型：收发合置换能器

工作频带：4kHz~15kHz

发射电压响应：137±5dB re 1μPa/V@1m

接收灵敏度：-175dB re 1V/μPa

结构尺寸：Φ100mm×65mm

工作水深：大于1000m

波束：半空间

重量：空气中3.6kg

CYP14KD型

深海通信

圆环换能器

工作类型：收发合置换能器

工作频带：7kHz~20kHz

发射电压响应：133±3dB re 1μPa/V@1m

接收灵敏度：-180dB re 1V/μPa

结构尺寸：Φ122mm×85mm

工作水深：大于1000m

波束:半空间

CYP14KS型

深海通信

圆环换能器

工作类型：收发合置换能器

工作频带：5kHz~20kHz

发射电压响应：140±3dB re 1μPa/V@1m

接收灵敏度：-186dB re 1V/μPa

结构尺寸：Φ100mm×65mm

工作水深：大于1000m

波束:半空间

HH30型

收发合置换能器

工作类型：收发合置换能器

工作频带：20kHz~40kHz

接收灵敏度：-200dB@27kHz

发射电压响应：135dB@27kHz

结构尺寸：Φ45mm×46mm

工作水深：300m

SCY型

圆管换能器

工作类型：收发合置换能器

工作频带：100Hz~10kHz

接收灵敏度：-194dB±3dB re 1V/μPa

结构尺寸：Φ53mm×85mm

工作水深：500m

接收指向性：水平全向

发射电压响应：138dB re 1μPa/V@1m    (18kHz)

球形换能器

SPH12K型

球形换能器

工作类型：收发合置换能器

工作频带：7kHz~20kHz

接收灵敏度：-186dB@12kHz

发射电压响应：149dB re 1μPa/V@1m   （12kHz）

结构尺寸：Φ180mm

SPH55D型

换能器

工作类型：收发合置换能器

谐振频率：30kHz

接收灵敏度：-197dB±3dB re 1V/μPa

结构尺寸：Φ70mm×185mm

工作水深：500m

接收指向性：全向

工作频带：5kHz~50kHz

发射电压响应：146dB re 1μPa/V@1m.   （30kHz）

SPH10D型

球形换能器

工作类型：收发合置换能器

谐振频率：150kHz

发射电压响应：148dB re 1μPa/V@1m    （150 kHz）

接收灵敏度：-210dB±3dB re 1V/μPa

频率范围：10kHz~150kHz

结构尺寸：Φ20×70mm

工作水深：100m

波束：球形

复合材料换能器

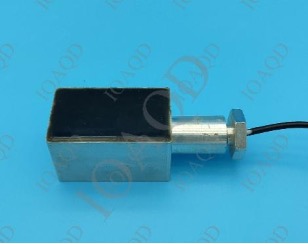

REC-700K型复合材料

换能器

工作类型：发射换能器

谐振频率：700kHz

发射电压响应：大于160dB  re1μPa/V@1m

结构尺寸：35×35×60mm

（支持定制）

工作水深：100m

波束宽度：水平×垂直(2°×10°)

FH型系列

发射换能器

工作类型：收发合置换能器

谐振频率：100kHz~750kHz

发射电压响应：大于150dB re           1μPa/V@1m

接收灵敏度：大于-205dB re 1V/μPa

结构尺寸：Φ46×47mm

（支持定制）

工作水深：100m

波束宽度：单波束(10°@100kHz，

10°@300kHz，

9.8°@450kHz，

10°@750kHz)

YTY-450K型换能器

工作类型：收发合置换能器

谐振频率：450kHz

发射电压响应：大于170dB 

re1μPa/V@1m

接收灵敏度：大于-220dB  

re1μPa/V@1m

结构尺寸：Φ50×64mm

工作水深：200m

波束宽度：-3dB开角为10°

(支持定制)

YTY-750K型换能器

工作类型：收发合置换能器

谐振频率：750kHz

发射电压响应：大于180dB 

re1μPa/V@1m

（750kHz）

接收灵敏度：大于-220dB                  

re1μPa/V@1m

结构尺寸：Φ40×60mm

工作水深：200m

波束宽度：-3dB开角为10°

(支持定制)

剪切波换能器

DZ型换能器

工作类型：剪切波换能器

工作频带：200Hz~1kHz

结构尺寸：64mm×126mm

（支持定制）
