水声换能器与测试技术研究室
一、研究室简介：
水声换能器与测试技术研究室主要从事声学换能器、声学计量及声学材料方面的研究，具备从低频到中高频不同频段换能器（阵）的设计研发能力，可研制各种压电材料换能器、磁致伸缩材料换能器及新材料换能器，相关产品广泛应用于水声物理、水下探测、超声等领域。
研究室拥有省内最大的消声水池（20m×12m×8m），采用圆锥型环保尖劈板排列在水池六个面上，以达到消除反射声模拟无限大海洋环境的效果。对于3kHz-200kHz频率其回声干涉量小于1dB，吸声系数≥96％，可用于相关水声试验。消声水池配备有测试行车、测试间、数据采集系统等相关设备，便于开展相关水声实验。

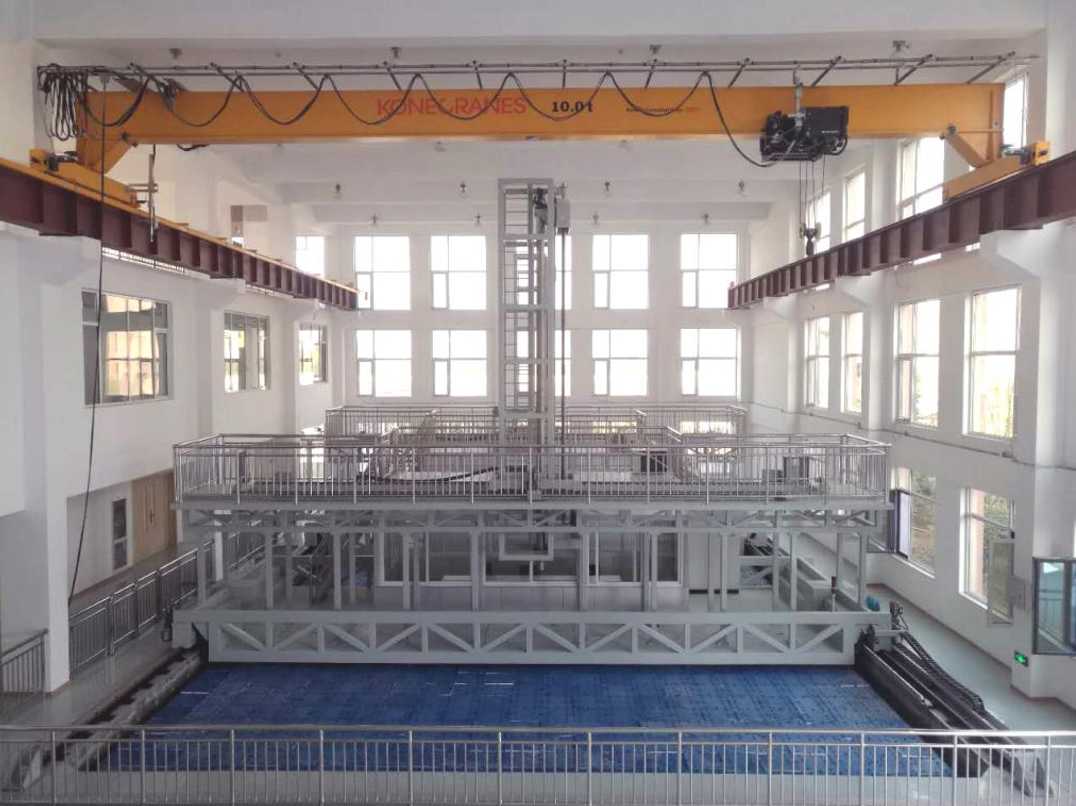

消声水池及测试行车

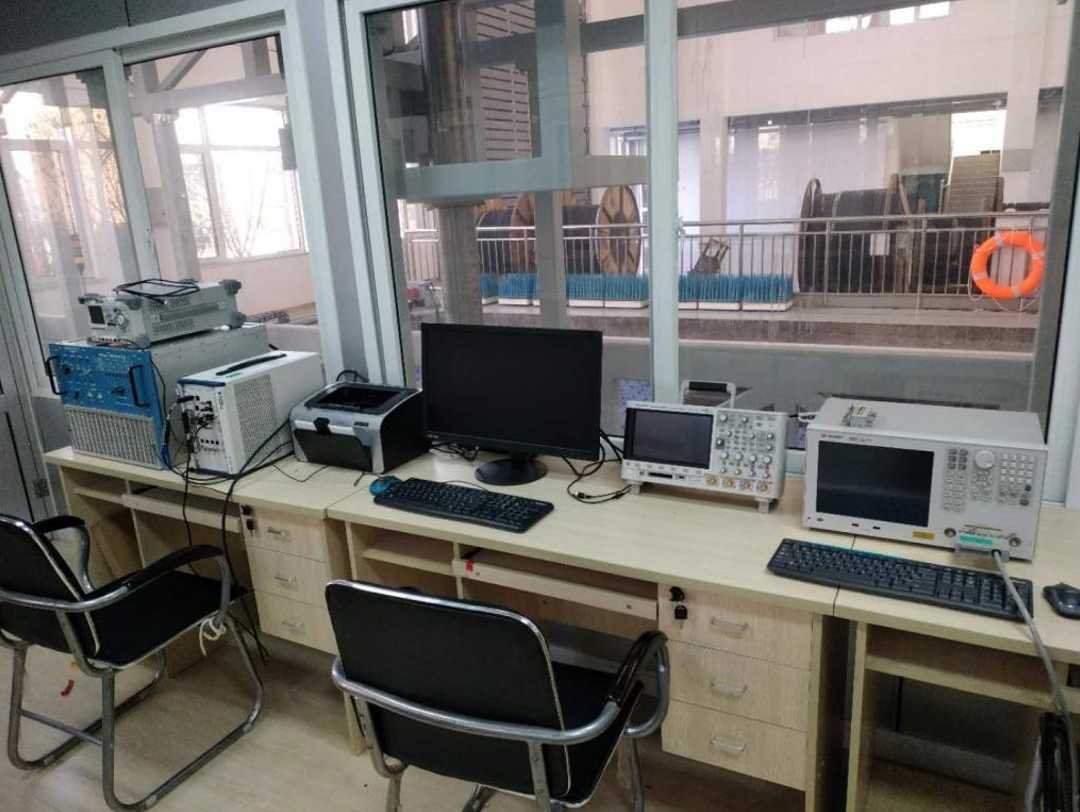

测试行车内部
二、主要研究领域
（1）低频大功率发射换能器；
（2）深水换能器；
（3）换能器基阵；
（4）水听器及矢量水听器；
（5）水声计量测试技术。
三、主要产品
|
水听器 |

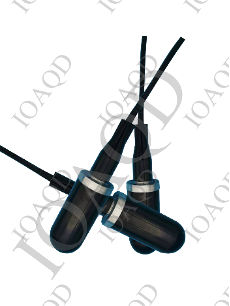

AAQ型 圆管水听器 |

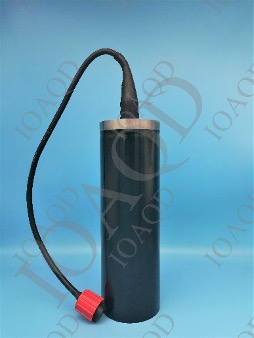

工作类型：接收换能器 工作频带：20Hz~15kHz 接收灵敏度：-200dB±3dB re 1V/μPa 结构尺寸：Φ27mm×110mm 工作水深：1000m 接收指向性：水平全向 相位一致性：±4°（1kHz） |
|
|
SCA2型 圆管水听器 |

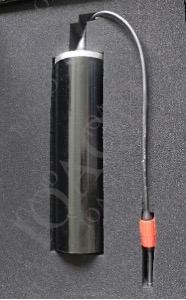

工作类型：接收换能器 工作频带：20Hz~25kHz 接收灵敏度：-170dB±3dB re 1V/μPa 结构尺寸：Φ38mm×145mm 工作水深：500m 接收指向性：水平全向 前置放大器：单端放大 供电电压：6-12VDC 增益：20dB（支持定制） |
|
|
|

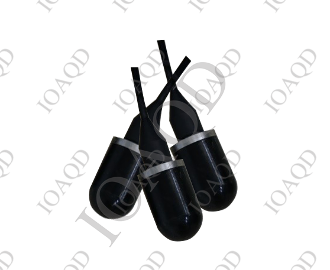

SPH20型 球形水听器 |

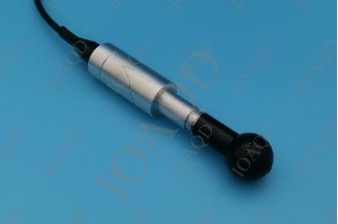

工作类型：接收换能器 工作频带：20Hz~70kHz 接收灵敏度：-206dB re 1V/μPa （无前放） 结构尺寸：Φ20mm×130mm （有前放仓） 工作水深：300m |
|
|
|

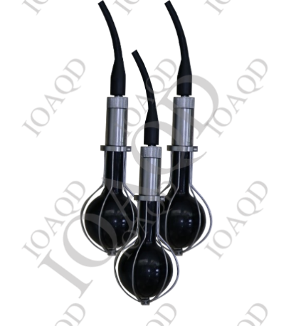

SPH30型 球形水听器 |
工作类型：接收换能器 工作频带：20Hz~50kHz 接收灵敏度：-180dB re 1V/μPa （前放20dB增益，6~12V 直流供电） 结构尺寸：Φ40mm×120mm 工作水深：300m |
|
|
|
深海水听器 |

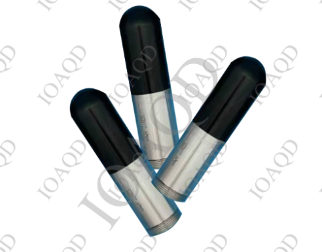

SCY15型 水听器 |
工作类型：接收换能器 工作频带：20Hz~50kHz 接收灵敏度：-210dB re 1V/μPa 结构尺寸：Φ25mm×120mm 工作水深：5000m |
|
|

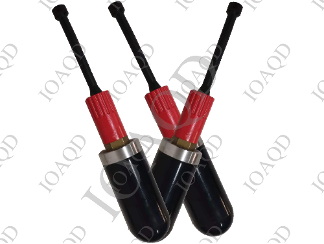

SCA-60M型 水听器 |
工作类型：接收换能器 工作频带：20Hz~40kHz 接收灵敏度：-173dB±3dB re 1V/μPa 结构尺寸：Φ35mm×90mm 工作水深：6000m 接收指向性：水平全向 前置放大器：单端放大 供电电压：6~12VDC 增益：24dB |
|
|
|
SCA-100M型 水听器 |
工作类型：接收换能器 工作频带：20Hz~13kHz 接收灵敏度：-205dB±3dB re 1V/μPa 结构尺寸：Φ46mm×100mm 工作水深：11000m 接收指向性：水平全向 |
|
|
|
矢量水听器 |
VS22型 矢量水听器 |
工作类型：二维速度矢量水听器 工作频带：50Hz~1kHz 接收灵敏度：-208dB re 1V/μPa 结构尺寸：Φ90mm×140mm 工作水深：300m 凹点深度：30dB |
|
|
VS32型矢量水听器 |
工作类型：三维速度矢量水听器 工作频带：50Hz~1kHz 接收灵敏度：-184dB re 1V/μPa 结构尺寸：Φ200mm 工作水深：2000m |
|
|
|
低频大功率换能器 |

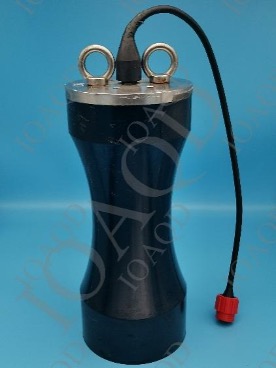

WZP3S-800型大功率 弯张换能器 |

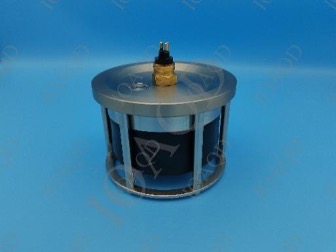

工作类型：发射换能器 谐振频率：800Hz （支持300~3000Hz 定制） 工作频带：0.5kHz~2kHz 发射电压响应max：134dB re 1μPa/V@1m 声源级max：194dB re 1μPa/V@1m 结构尺寸：Φ165mm×370mm 工作水深：200m 波束:谐振点全向 重量:空气中24kg |
|
|
WZP3-1型 大功率换能器 |
工作类型：发射换能器 工作频带：0.8kHz~5kHz 发射电压响应：141.2dB @1.4kHz 147.5dB @3.2kHz 声源级max：200dB re 1μPa/V@1m 结构尺寸：Φ130mm×430mm 工作水深：200m 波束:谐振点全向 重量:空气中21kg |
|
|
|
WZP3-2型 大功率换能器 |
工作类型：发射换能器 工作频带：1kHz~10kHz 发射电压响应max：144dB re1μPa/V@1m 声源级max：200dB re 1μPa/V@1m 结构尺寸：Φ105mm×310mm 工作水深：200m 波束：谐振点全向 重量：空气中7.5kg |
|
|
|
复合棒换能器 |
KZX型换能器 |
工作类型：纵向发射换能器 工作频带：10kHz~30kHz 发射电压响应：不小于135dBre 1μPa/V@1m 起伏小于10dB 声源级：201dB re1μPa/V@1m （25kHz） 结构尺寸：Φ67mm×168mm 支持定制） 工作水深：2000m |
|
|

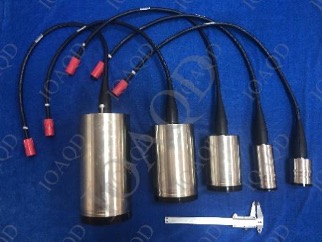

ZX型换能器 |
工作类型：纵向发射换能器 工作频带：1kHz~80kHz 发射电压响应： 主频发射响应:不小于140dBre1μPa/V@1m 声源级：不小于190dBre1μPa/V@1m 结构尺寸：Φ115mm×227mm Φ100mm×164mm Φ79mm×122mm Φ49mm×104mm Φ49mm×60mm （支持定制） |
|
|
|
ZDQ型换能器 |
工作类型：振动激励源 工作频带：1kHz~10kHz （支持定制） 结构尺寸：Φ64mm×109mm Φ64mm×89mm （支持定制） |
|
|
|
圆环换能器 |
XP-A型 镶拼圆环 发射换能器 |

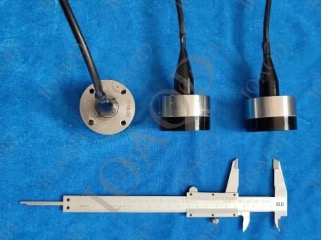

工作类型：发射换能器 谐振频率：15kHz 发射电压响应:大于140dBre 1μPa/V@1m 结构尺寸：Φ76×60mm 工作水深：100m 波束宽度：水平全向，垂直开角30° |
|
|
CYP10KD型 深海通信 圆环换能器 |

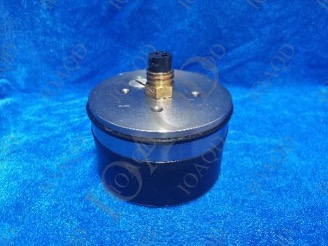

工作类型：收发合置换能器 工作频带：4kHz~15kHz 发射电压响应：137±5dB re 1μPa/V@1m 接收灵敏度：-175dB re 1V/μPa 结构尺寸：Φ100mm×65mm 工作水深：大于1000m 波束：半空间 重量：空气中3.6kg |
|
|
|

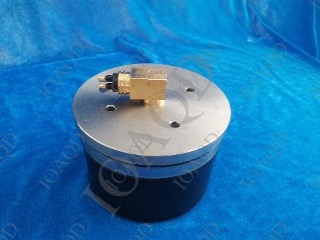

CYP14KD型 深海通信 圆环换能器 |
工作类型：收发合置换能器 工作频带：7kHz~20kHz 发射电压响应：133±3dB re 1μPa/V@1m 接收灵敏度：-180dB re 1V/μPa 结构尺寸：Φ122mm×85mm 工作水深：大于1000m 波束:半空间 |
|
|
|
CYP14KS型 深海通信 圆环换能器 |
工作类型：收发合置换能器 工作频带：5kHz~20kHz 发射电压响应：140±3dB re 1μPa/V@1m 接收灵敏度：-186dB re 1V/μPa 结构尺寸：Φ100mm×65mm 工作水深：大于1000m 波束:半空间 |
|
|
|

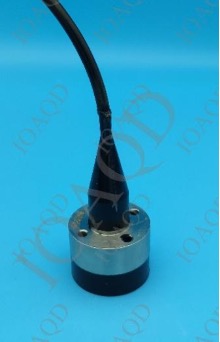

HH30型 收发合置换能器 |
工作类型：收发合置换能器 工作频带：20kHz~40kHz 接收灵敏度：-200dB@27kHz 发射电压响应：135dB@27kHz 结构尺寸：Φ45mm×46mm 工作水深：300m |
|
|
|
SCY型 圆管换能器 |
工作类型：收发合置换能器 工作频带：100Hz~10kHz 接收灵敏度：-194dB±3dB re 1V/μPa 结构尺寸：Φ53mm×85mm 工作水深：500m 接收指向性：水平全向 发射电压响应：138dB re 1μPa/V@1m (18kHz) |
|
|
|
球形换能器 |
SPH12K型 球形换能器 |
工作类型：收发合置换能器 工作频带：7kHz~20kHz 接收灵敏度：-186dB@12kHz 发射电压响应：149dB re 1μPa/V@1m （12kHz） 结构尺寸：Φ180mm |
|
|
SPH55D型 换能器 |
工作类型：收发合置换能器 谐振频率：30kHz 接收灵敏度：-197dB±3dB re 1V/μPa 结构尺寸：Φ70mm×185mm 工作水深：500m 接收指向性：全向 工作频带：5kHz~50kHz 发射电压响应：146dB re 1μPa/V@1m. （30kHz） |
|
|
|

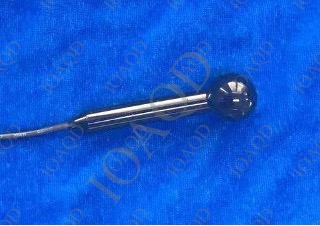

SPH10D型 球形换能器 |
工作类型：收发合置换能器 谐振频率：150kHz 发射电压响应：148dB re 1μPa/V@1m （150 kHz） 接收灵敏度：-210dB±3dB re 1V/μPa 频率范围：10kHz~150kHz 结构尺寸：Φ20×70mm 工作水深：100m 波束：球形 |
|
|
|
复合材料换能器 |
REC-700K型复合材料 换能器 |
工作类型：发射换能器 谐振频率：700kHz 发射电压响应：大于160dB re1μPa/V@1m 结构尺寸：35×35×60mm （支持定制） 工作水深：100m 波束宽度：水平×垂直(2°×10°) |
|
|

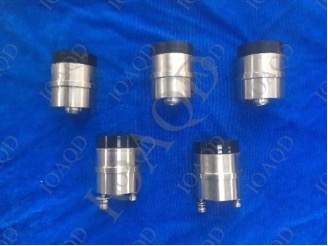

FH型系列 发射换能器 |
工作类型：收发合置换能器 谐振频率：100kHz~750kHz 发射电压响应：大于150dB re 1μPa/V@1m 接收灵敏度：大于-205dB re 1V/μPa 结构尺寸：Φ46×47mm （支持定制） 工作水深：100m 波束宽度：单波束(10°@100kHz， 10°@300kHz， 9.8°@450kHz， 10°@750kHz) |
|
|
|
YTY-450K型换能器 |
工作类型：收发合置换能器 谐振频率：450kHz 发射电压响应：大于170dB re1μPa/V@1m 接收灵敏度：大于-220dB re1μPa/V@1m 结构尺寸：Φ50×64mm 工作水深：200m 波束宽度：-3dB开角为10° (支持定制) |
|
|
|
YTY-750K型换能器 |
工作类型：收发合置换能器 谐振频率：750kHz 发射电压响应：大于180dB re1μPa/V@1m （750kHz） 接收灵敏度：大于-220dB re1μPa/V@1m 结构尺寸：Φ40×60mm 工作水深：200m 波束宽度：-3dB开角为10° (支持定制) |
|
|
|
剪切波换能器 |
DZ型换能器 |

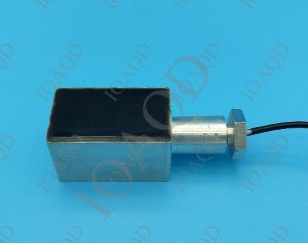

工作类型：剪切波换能器 工作频带：200Hz~1kHz 结构尺寸：64mm×126mm （支持定制） |
|
