消声水池实验测试平台

1、消声水池

消声水池长20米、宽12米、深8米，是山东省内最大的消声水池，采用圆锥型环保尖劈板排列在水池六个面上，以达到消除反射声模拟无限大海洋环境的效果。对于3kHz-200kHz频率其回声干涉量小于1dB，吸声系数≥96％，可用于相关水声试验。

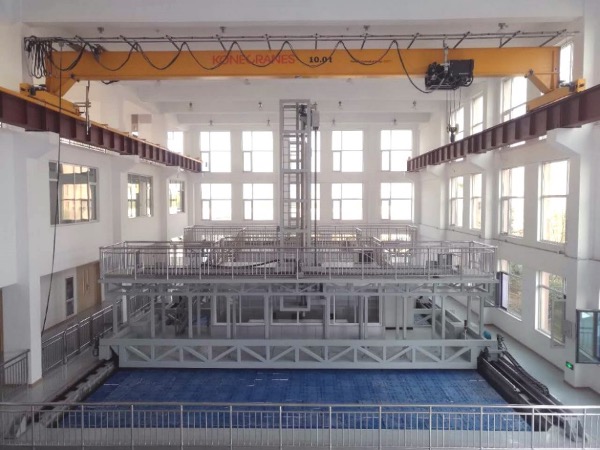

图1.消声水池及测试行车

2、测试行车

消声水池配有两个测试行车及测试间，测试行车运行速度：1～3m/min，升降杆提升速度：1～3m/min，升降杆回转速度：10～180°/min，升降杆最大入水深度：3.9m，最大承重1t。

3、水声自动测量系统

水声自动测量系统主要由功放、NI采集系统、发射换能器、标准水听器及测试软件组成，采用计算机自动控制，可自动测量换能器发射电压响应、声源级、接收灵敏度、换能器指向性，实现水池试验的自动化操作，有效提高了测试效率及准确性。

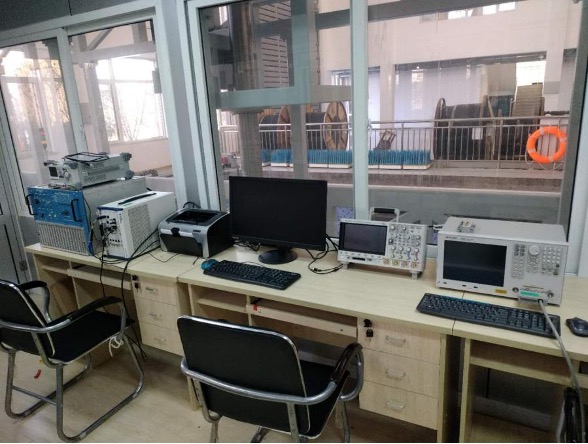

图2.测试行车内部及测量系统
