水听器

AAQ型

圆管水听器

工作类型：

接收换能器

工作频带：

20Hz~15kHz

接收灵敏度：

-200dB±3dB re 1V/μPa

结构尺寸：

Φ27mm×110mm

工作水深：

1000m

接收指向性：

水平全向

相位一致性：

±4°（1kHz）

SCA2型

圆管水听器

工作类型：

接收换能器

工作频带：

20Hz~25kHz

接收灵敏度：

-170dB±3dB re 1V/μPa

结构尺寸：

Φ38mm×145mm

工作水深：

500m

接收指向性：

水平全向

前置放大器：

单端放大

供电电压：

6-12VDC

增益：

20dB（支持定制）

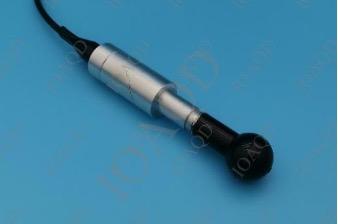

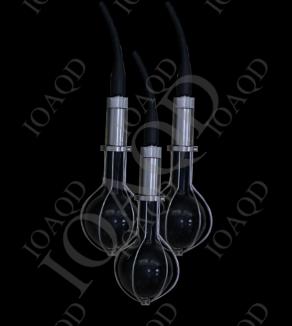

SPH20型

球形水听器

工作类型：

接收换能器

工作频带：

20Hz~70kHz

接收灵敏度：

-206dB re 1V/μPa

（无前放）

结构尺寸：

Φ20mm×130mm

（有前放仓）

工作水深：

300m

SPH30型

球形水听器

工作类型：

接收换能器

工作频带：

20Hz~50kHz

接收灵敏度：

-180dB re 1V/μPa

（前放20dB增益，

6~12V直流供电）

结构尺寸：

Φ40mm×120mm

工作水深：

300m

深海水听器

SCY15型

水听器

工作类型：

接收换能器

工作频带：

20Hz~50kHz

接收灵敏度：

-210dB re 1V/μPa

结构尺寸：

Φ25mm×120mm

工作水深：

5000m

SCA-60M型

水听器

工作类型：

接收换能器

工作频带：

20Hz~40kHz

接收灵敏度：

-173dB±3dB re 1V/μPa

结构尺寸：

Φ35mm×90mm

工作水深：

6000m

接收指向性：

水平全向

前置放大器：

单端放大

供电电压：

6~12VDC

增益：

24dB

SCA-100M型

水听器

工作类型：

接收换能器

工作频带：

20Hz~13kHz

接收灵敏度：

-205dB±3dB re 1V/μPa

结构尺寸：

Φ46mm×100mm

工作水深：

11000m

接收指向性：

水平全向

矢量水听器

VS22型

矢量水听器

工作类型：

二维速度矢量水听器

工作频带：

50Hz~1kHz

接收灵敏度：

-208dB re 1V/μPa

结构尺寸：

Φ90mm×140mm

工作水深：

300m

凹点深度：

30dB

VS32型矢量水听器

工作类型：

三维速度矢量水听器

工作频带：

50Hz~1kHz

接收灵敏度：

-184dB re 1V/μPa

结构尺寸：

Φ200mm

工作水深：

2000m

低频大功率换能器

WZP3S-800型大功率

弯张换能器

工作类型：

发射换能器

谐振频率：

800Hz（支持300~3000Hz定制）

工作频带：

0.5kHz~2kHz

发射电压响应max：

134dB re 1μPa/V@1m

声源级max：

194dB re 1μPa/V@1m

结构尺寸：

Φ165mm×370mm

工作水深：

200m

波束:

谐振点全向

重量:

空气中24kg

WZP3-1型

大功率换能器

工作类型：

发射换能器

工作频带：

0.8kHz~5kHz

发射电压响应：

141.2dB @1.4kHz

147.5dB @3.2kHz

声源级max：

200dB re 1μPa/V@1m

结构尺寸：

Φ130mm×430mm

工作水深：

200m

波束:

谐振点全向

重量:

空气中21kg

WZP3-2型

大功率换能器

工作类型：

发射换能器

工作频带：

1kHz~10kHz

发射电压响应max：

144dB re1μPa/V@1m

声源级max：

200dB re 1μPa/V@1m

结构尺寸：

Φ105mm×310mm

工作水深：

200m

波束：

谐振点全向

重量：

空气中7.5kg

复合棒换能器

KZX型换能器

工作类型：

纵向发射换能器

工作频带：

10kHz~30kHz

发射电压响应：

不小于135dB

re 1μPa/V@1m

起伏小于10dB

声源级：

201dB re1μPa/V@1m（25kHz）

结构尺寸：

Φ67mm×168mm

（支持定制）

工作水深：

2000m

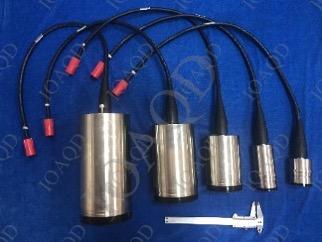

ZX型换能器

工作类型：

纵向发射换能器

工作频带：

1kHz~80kHz

发射电压响应：

主频发射响应不小于140dBre1μPa/V@1m

声源级：

不小于190dB

re1μPa/V@1m

结构尺寸：

Φ115mm×227mm Φ100mm×164mm

Φ79mm×122mm Φ49mm×104mm

Φ49mm×60mm

（支持定制）

ZDQ型换能器

工作类型：

振动激励源

工作频带：

1kHz~10kHz

（支持定制）

结构尺寸：

Φ64mm×109mm

Φ64mm×89mm

（支持定制）

圆环换能器

XP-A型

镶拼圆环

发射换能器

工作类型：

发射换能器

谐振频率：

15kHz

发射电压响应:

大于140dB

re 1μPa/V@1m

结构尺寸：

Φ76×60mm

工作水深：

100m

波束宽度：

水平全向，垂直开角30°

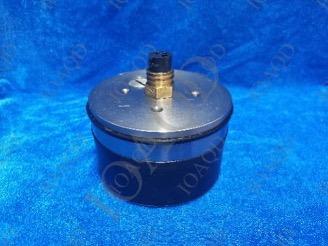

CYP10KD型

深海通信

圆环换能器

工作类型：

收发合置换能器

工作频带：

4kHz~15kHz

发射电压响应：

137±5dB re 1μPa/V@1m

接收灵敏度：

-175dB re 1V/μPa

结构尺寸：

Φ100mm×65mm

工作水深：

大于1000m

波束：

半空间

重量：

空气中3.6kg

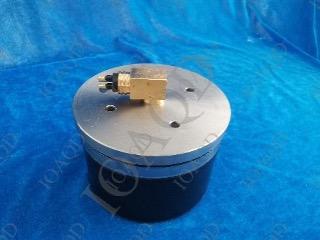

CYP14KD型

深海通信

圆环换能器

工作类型：

收发合置换能器

工作频带：

7kHz~20kHz

发射电压响应：

133±3dB re 1μPa/V@1m

接收灵敏度：

-180dB re 1V/μPa

结构尺寸：

Φ122mm×85mm

工作水深：

大于1000m

波束:

半空间

CYP14KS型

深海通信

圆环换能器

工作类型：

收发合置换能器

工作频带：

5kHz~20kHz

发射电压响应：

140±3dB re 1μPa/V@1m

接收灵敏度：

-186dB re 1V/μPa

结构尺寸：

Φ100mm×65mm

工作水深：

大于1000m

波束:

半空间

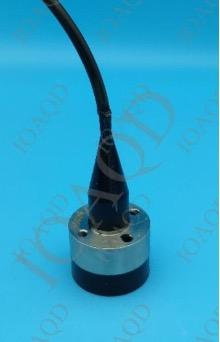

HH30型

收发合置换能器

工作类型：

收发合置换能器

工作频带：

20kHz~40kHz

接收灵敏度：

-200dB@27kHz

发射电压响应：

135dB@27kHz

结构尺寸：

Φ45mm×46mm

工作水深：

300m

SCY型

圆管换能器

工作类型：

收发合置换能器

工作频带：

100Hz~10kHz

接收灵敏度：

-194dB±3dB re 1V/μPa

结构尺寸：

Φ53mm×85mm

工作水深：

500m

接收指向性：

水平全向

发射电压响应：

138dB re 1μPa/V@1m

(18kHz)

球形换能器

SPH12K型

球形换能器

工作类型：

收发合置换能器

工作频带：

7kHz~20kHz

接收灵敏度：

-186dB@12kHz

发射电压响应：

149dB re 1μPa/V@1m（12kHz）

结构尺寸：

Φ180mm

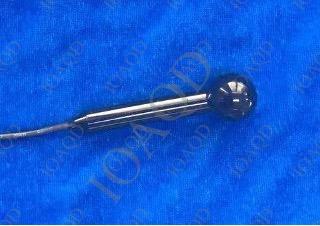

SPH55D型

换能器

工作类型：

收发合置换能器

谐振频率：

30kHz

接收灵敏度：

-197dB±3dB re 1V/μPa

结构尺寸：

Φ70mm×185mm

工作水深：

500m

接收指向性：

全向

工作频带：

5kHz~50kHz

发射电压响应：

146dB re 1μPa/V@1m（30kHz）

SPH10D型

球形换能器

工作类型：

收发合置换能器

谐振频率：

150kHz

发射电压响应：

148dB re 1μPa/V@1m（150 kHz）

接收灵敏度：

-210dB±3dB re 1V/μPa

频率范围：

10kHz~150kHz

结构尺寸：

Φ20×70mm

工作水深：

100m

波束：

球形

复合材料换能器

REC-700K型复合材料

换能器

工作类型：

发射换能器

谐振频率：

700kHz

发射电压响应：

大于160dB

re1μPa/V@1m

结构尺寸：

35×35×60mm

（支持定制）

工作水深：

100m

波束宽度：

水平×垂直(2°×10°)

FH型系列

发射换能器

工作类型：

收发合置换能器

谐振频率：

100kHz~750kHz

发射电压响应：

大于150dB

re 1μPa/V@1m

接收灵敏度：

大于-205dB re 1V/μPa

结构尺寸：

Φ46×47mm

（支持定制）

工作水深：

100m

波束宽度：

单波束(10°@100kHz，10°@300kHz，9.8°@450kHz，10°@750kHz)

YTY-450K型换能器

工作类型：

收发合置换能器

谐振频率：

450kHz

发射电压响应：

大于170dB re1μPa/V@1m

接收灵敏度：

大于-220dB re1μPa/V@1m

结构尺寸：

Φ50×64mm

工作水深：

200m

波束宽度：

-3dB开角为10°

(支持定制)

YTY-750K型换能器

工作类型：

收发合置换能器

谐振频率：

750kHz

发射电压响应：

大于180dB

re1μPa/V@1m（750kHz）

接收灵敏度：

大于-220dB

re1μPa/V@1m

结构尺寸：

Φ40×60mm

工作水深：

200m

波束宽度：

-3dB开角为10°

(支持定制)

剪切波换能器

DZ型换能器

工作类型：

剪切波换能器

工作频带：

200Hz~1kHz

结构尺寸：

64mm×126mm

（支持定制）
